局部放电超高频检测技术是一种非接触的检测方法，依据是“场”的原理，它通过天线传感器接收局部放电过程中辐射的超高频电磁波，从而实现局部放电的检测。
电力设备绝缘体的绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，该击穿过程会很快，并且在击穿过程中会产生上升沿很陡的局部放电脉冲电流，其上升时间为ns级，并激发频率高达数GHz的电磁波信号。因此，可以运用超高频传感器监测电气设备内部局放电流激发的电磁波信号对开关柜的局部放电情况进行评估。

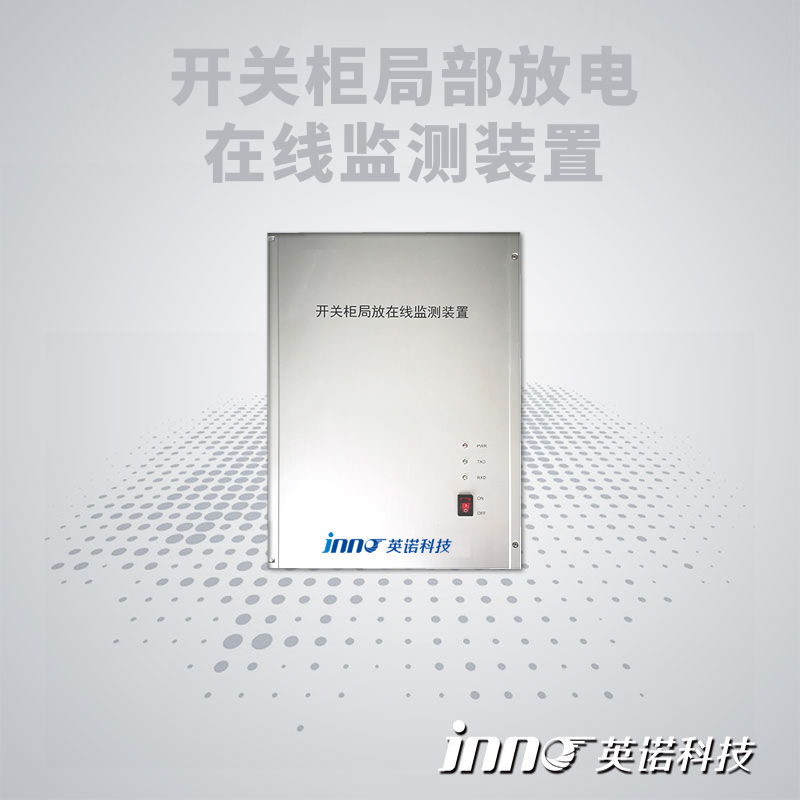

局放在线监测装置产品简介
高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测的局部放电的放电次数和放电频次上传至服务器。开关柜局部放电超高频法是开关柜局部放电检测的一种新型方法。由于超高频传感器所接收信号频率高、因此受外界干扰影响小，可以极大地提高开关柜局部放电检测的灵敏度与可靠性。
安装说明
备注：超高频传感器依靠磁力吸附于开关柜电缆室内壁之上，安装过程简单快捷。超高频传感器的引出线需要穿过开关柜下方夹层，引出到开关柜下方的电缆沟或者电缆室内。开关柜局放在线监测装置悬挂于电缆沟（电缆层）的墙壁上。
以下为部分参数介绍，具体可根据客户需求定制化，需要开关柜、变压器、电缆等局放详细资料和询价请联系公司电话：0591-83846499
局放在线监测装置技术指标
| 适用范围 | 10kV及以上电压等级高压设备 |
| 测量范围 | 0pC – 15000pC(局放) |
| 使用寿命 | >8年 |
| 监测模式 | 实时采集 |
| 记录数据类型 | 放电幅值、放电频次 |
| 可扩展技术 | 采用总线拓扑结构，可加装传感器，局放主机 |
| 数据总线 | 分布式485总线 |
| 保护技术 | 装置具备过电压保护技术，防止设备被过电压损坏 |
